1、設備說明

    目前我們使用最多的CREATOR快捷中控主機PGMII有8個串口，通過這8個串口可以控制或者說是對8個設備進行發碼控制，一但超出了8個設備的話，就必須用到串口分配器，但一般比較少人對串口分配器有所了解，特別是它的編碼方式。

    CREATOR快捷 的串口分配器型號為CR-UART8，支持8路串口分配輸出，通過RS-232與主機通信，將主機發送過來的數據轉換成指定的波特率并從相應的COM1-COM8輸出口輸出。

    1）、CR-UART8前面板：

    ①輸入COM口（RS-232）

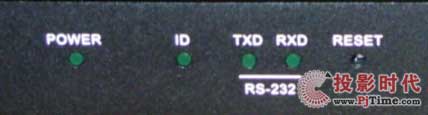

    ②電源燈、ID燈、接收發送燈

    ③各COM口指示燈

    2）、CR-UART8后面板：

    ①8路輸出串口（COM1-COM8）

    ②輸入COM口（RS-232）

    ③CR-NET口和ID COOE

    ④電源接口（12V、1A）

    3）、CR-UART8與設備的連接：

    CR-UART8與設備的連接比較簡單，我們以PGMII中控連接CR-UART8來控制8*8AV矩陣為例來說明。

    首先是PGMII的其中一個串口（例如是第一個串口COM1）連接到CR-UART8后面板的輸入COM口，如下圖紅色圈所圈起的位置。

    接著是CR-UART8的其中一個串口（例如是第一個串口COM1）連接到8*8AV矩陣上，如下圖藍色圈所圈起的位置。

    CR-UART8分配器需要額外連接一個12V的外接電源，如下圖綠色圈所圈起的位置。

    最后是無線接受器連接PGMII中控，如下圖黃色圈所圈起的位置。

    （從底到上，AV矩陣、PGMII中控、CR-UART8分配器、無線接收器。）

    （紅色圈——中控連接到8路COM口分配器。）

    （藍色圈——CR-UART8分配器連接到AV矩陣。）

    （綠色圈——CR-UART8分配器連接電源線12V、1A。）

    （黃色圈——無線接收器連接到中控。）

    2、編碼說明

    1）、在PGMII中控連接CR-UART8分配器的串口上一定要填上它的波特率38400 （如下圖）。

    2）、CR-UART8分配器的通訊協議分為六個部分，分別是：啟始指令、通道、校驗、波特率、數據長度和控制代碼。

    ①啟始指令：

    x1B\x43\xDD\x0D\x0A 為專用指令，直接填寫就可以了。

    ②通道：

    通道為CR-UART8分配器上要控制的設備所連接的串口通道，例如設備連接的是COM1的接口，那代碼就寫01。

    代碼對應通道：

    01：COM1通道

    02：COM2通道

    03：COM3通道

    04：COM4通道

    05：COM5通道

    06：COM6通道

    07：COM7通道

    08：COM8通道

    ③校驗：

    校驗碼分為三個，分別是無校驗、偶校驗和奇校驗。

    校驗代碼：

    00：無校驗

    01：偶校驗

    02：奇校驗

    ④波特率：

    波特率相對應代碼：

    00：300 bits/s

    01：600 bits/s

    02：1200 bits/s

    03：2400 bits/s

    04：4800 bits/s

    05：9600 bits/s

    06：14400 bits/s

    07：38400 bits/s

    08：38400 bits/s

    09：57600 bits/s

    ⑤數據長度：

    RS-232：數據長度為INT*，不能為0X00

    ⑥控制代碼：

    所要控制設備的控制代碼，每個設備都有不同的代碼，有16進制碼和字符碼。例如是我們公司的矩陣代碼就是字符碼，1B1. 就是控制矩陣第一路輸入切換到第一路輸出。

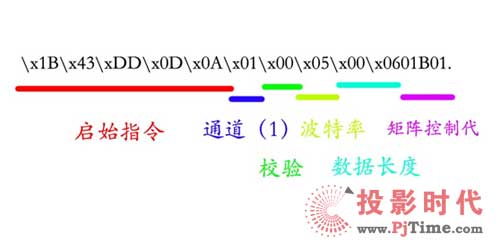

    綜合所有代碼，例如矩陣連接8路COM口分配器第一個COM口來控制我們公司的8*8AV矩陣，通道為1、無校驗、波特率為9600、數據長度為6，所代表的代碼如下：

    在PGMII中控中連接CR-UART8分配器的COM口所寫的代碼如下圖：
