新年伊始，我們正式工作之后，就開始整理疫情期間因為各種問題沒有最終調試的項目名單，爭取今年春天早早的就把這些場地調試好，讓用戶用上仔細調教性能完全發揮好的系統。經過篩選和聯系，我們第一站選擇了河北勞動關系職業學院。

    有一點值得和各位分享：L-Acoustics對于所有的固定安裝項目不僅有設計前的嚴格把關也有最終調試和交接的要求。為了保證每一個項目都能達到預期效果，L-Acoustics工廠培訓和認證了一批L-Acoustics認證校準代表（L-Acoustics Certified Calibration Delegate ）。這些代表是從一批候選人中間篩選、培訓和考試認證之后，被允許代表廠家對固定安裝場地的揚聲器系統進行校準，并且需要將建模軟件Soundvision和驅動系統管理軟件LA Network Manager的數據連同英文報告一起交給廠家。廠家有專門的工程師審核，審核之后這次調試才算是合格。現在我們公司有多名工程師獲得工廠認證，具有調試的資格，所有的固定安裝項目最終都需要他們去調試和審核。也就是說，我們每一個固定安裝項目都是有質量保證的，絕不是出完貨之后就不管不問了。

    去調試之前，我們先收集了項目相關資料，并和銷售以及前期指導安裝的同事李騰一起開會溝通該項目的信息，提前做好規劃。經過查看資料和會議溝通，我們了解到這個項目是一個學校的報告廳，觀眾數量大約是400人。調音臺是DiGiCo SD12-96和D2 RACK；左右主擴揚聲器是A15i Wide，每組2只，和一只KS21i一起明裝吊掛在臺口兩側；臺口還有3只X8作為臺唇補聲；流動返送是4只X12。按照華匯的內部標準，這種規模的項目需要高級產品經理以上的技術人員才可以做最終調試，最終安排我（軒轅詩頌）帶領北京產品部同事李騰和李琦一起前往。

    到達場地之后，我們先是和場地負責人馮老師了解了這套項目安裝之后的使用情況。并且為因為特殊原因沒有及時做最終調試表示了歉意。馮老師學習錄音藝術專業出身，是一位理論知識淵博，工作經驗豐富的年輕人。他表示雖然這套系統還沒有最終調試，他只是在調音臺上簡單做了兩個GEQ，感覺效果已經很好了。希望經過華匯工程師的調校能讓系統性能發揮到最佳。

    隨后我們按照公司工作流程要求，先是勘查測量場地。李琦同學按照培訓要求重新核實場地尺寸信息和溫濕度等情況，將測得的信息同步到Soundvision文件里。結果發現實際場地和使用方最早提供的略有不同，我們重新根據場地信息做了揚聲器角度計算與自動FIR優化。

觀眾視角圖片

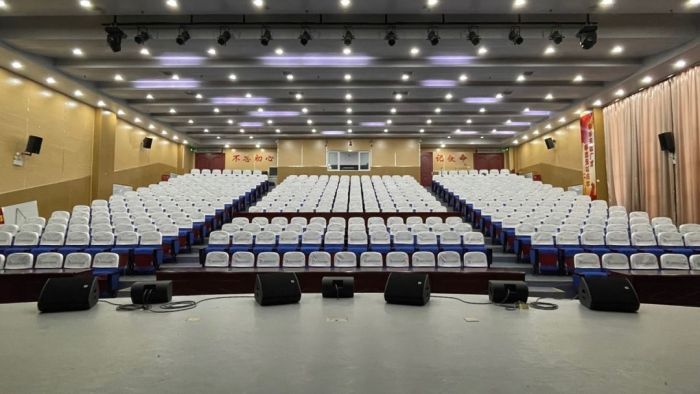

舞臺視角圖片

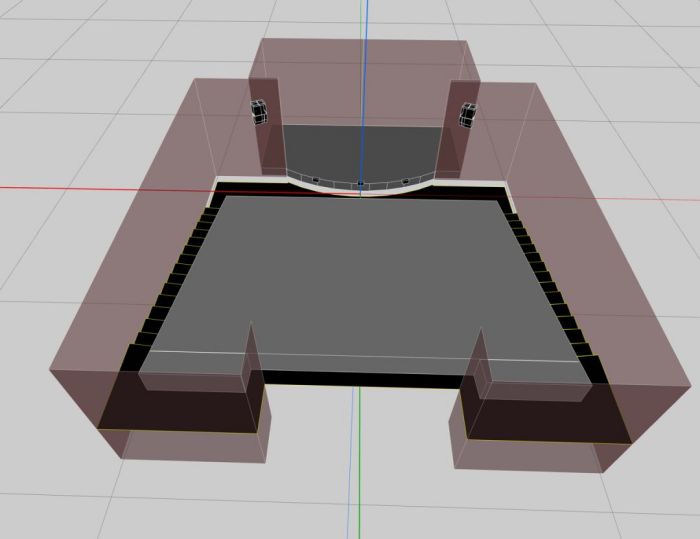

重新核實之后的Soundvision模型

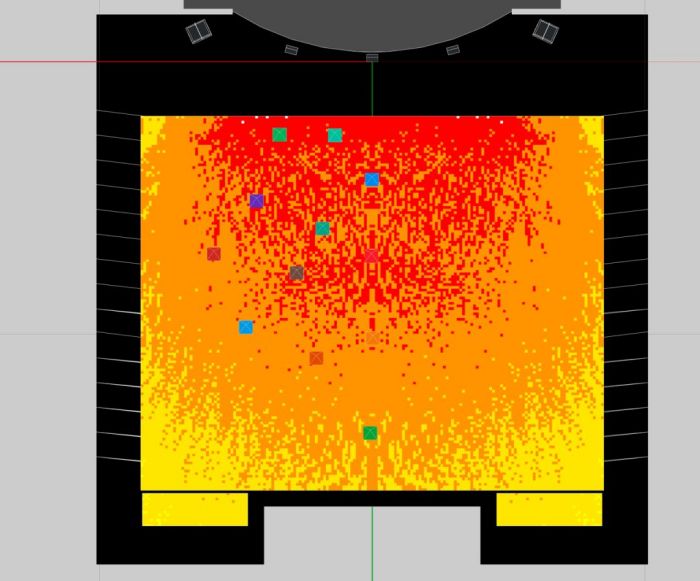

優化后的聲壓級分布

    同時我們和馮老師一起用拍手掌和大聲說話的方式初步了解了場地的建聲狀況。經過我們一起判斷，該場地建聲條件良好，作為會議場所使用混響時間適中，也可以兼顧演出。并沒有出現固定安裝場地經常遇到的高音吸收比較嚴重，中低頻吸音不足的問題。這也為揚聲器系統發揮好效果提供了好的基礎。「有這么一個比喻:室內建筑聲學條件就好比是大路，音響系統就好比車。平坦筆直的高速路上汽車才能才能發揮它最好的性能。再好的越野車用多貴的減震系統在泥濘曲折，大坑小洼的路上也不可能獲得高速公路上的駕乘感受。稍微有點問題的路況就是考驗司機的技術水平時候了。」同樣怎么在不是那么完美的空間里把揚聲器系統安裝調試好也是對系統工程師的考驗。

    接下來按照工作流程對整個系統做檢查，包括調音臺系統設置和功能檢查，揚聲器安裝檢查等。檢查完畢之后將更改好的Soundvision文件導入LA Network Manager，并檢查固件版本和預設，最后使用軟件中的Load Checker功能檢查功放和揚聲器是否匹配，各只揚聲器與所在group是否匹配等。

現場Load Checker結果

    我們認為：系統檢查在整個調試工作中至關重要。只有建立在科學設計和精準施工以及準確檢查之后的系統調試才有可能獲得好的效果。大家知道，飛機每次飛行之前都需要嚴格檢查每一個部件是否正常工作，即使有一個螺絲有問題，飛機也不可能被允許升空。音響系統也是一樣，從音源到揚聲器任何一個環節有問題都會影響到最終的效果。音響系統也是遵循木桶原則的，如同我在和同行聊天時候說的那樣：「系統設計決定效果上限，是否精準施工和系統檢查決定效果下限，調試只是在最后環節的測量驗證。」

    經過核實和計算并結合視覺與聽感之后，我們認為現在揚聲器系統有以下可以優化的地方：

    1、主擴揚聲器垂直角度可以向上抬頭，以獲得更好的前后均勻度，控制室位置也能聽到更多直達聲。

    2、主擴揚聲器水平角度可以略微調整，以獲得更好的水平均勻度。

    3、主擴揚聲器組中第一只A15i Wide的內側Panflex角度從55°調整為35°，減少后區中間的交叉。

    上述三個部分調整完之后，獲得了很好的效果。這也說明Soundvision軟件十分準確，是很好的設計工具。

    上述工作做完之后，就已經到了下午三點多鐘，我們準備開始校準揚聲器系統了。校準之前，我們先在Soundvision規劃測試點位。根據一般固定安裝場地測試選點原則結合現場實際情況，我們認為主擴系統需要6個測試點位，臺唇揚聲器需要2個。有關測量選點的問題可以參考L-Acoustics的相關文件文件。規劃好之后就可以在驅動管理軟件LA Network Manager里做相關設置了。

Soundvision軟件中添加測試點位（工程師版本功能）

Soundvision測試點位

LA Network Manager中的測試點位設置

    我們先將華匯音響系統測試套裝接入到音響系統中。該測試套裝包含L-Acoustics P1 AVB處理器和測量平臺1臺和4個通道的MiPRO 800系列無線系統（ATC-848四通道接收機1臺，TA-80發射和轉接器4只）4只iSEMcon EMX7150測試傳聲器等設備。值得一提的是這種測試套裝華匯一共有7套，除了L-Acoustics認證校準代表每人1套之外，北上廣蓉杭五個分公司各1套。

華匯音響系統測試套裝

    連接在系統中的P1測試套裝、安裝在電腦里的功放管理軟件與DiGiCo SD12-96

    L-Acoustics P1&M1測試系統包含L-Acoustics P1 AVB處理器和內置在驅動系統管理軟件LA Network Manager中的M1軟件模塊。現場測得的數據直接保存在功放軟件之中。這樣系統工程師只需要一個軟件，就可以實現測量和處理器數據寫入。而且寫入的數據實時體現在軟件中測得的曲線上，大大的提高了效率和準確性。

    接下來我們在場地中軸線上擺放4只話筒，測量兩側揚聲器的一致性。通常音箱線長度不一致等原因可能會造成兩側頻響不一致。這個時候需要判斷原因并決定是否補償。幸運的是這個場地音箱線長度相同，左右兩組揚聲器的曲線也很一致。

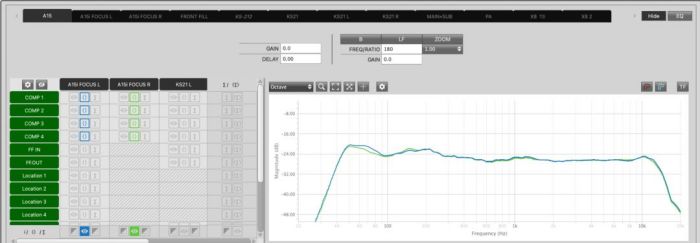

左右主擴揚聲器在場地中軸線測得的曲線

    確認完測量兩側揚聲器的一致性之后，就可以選擇其中一側做測量，我們按照規劃的點位擺放測試傳聲器并測量。值得一提的是，L-Acoustics P1&M1測試系統使用的是Sweep正弦波掃頻信號測試。這種信號同一瞬間只發出一個正弦波信號，因為是正弦波，擁有3dB波峰因數，所有擁有比粉紅噪聲更高的RMS電平可以獲得更好的信噪比。同時正弦波掃頻信號可以更快獲取數據。

    在實際應用中，Sweep正弦波掃頻信號測試還有一個好處：我們在工作中通常都是多個工種同時作業，現場難以避免的會有其他噪聲，尤其是裝修部門的電鋸聲和敲打釘子的猝發聲。這種聲音會降低測試數據的信噪比，進而影響數據的可信度。而Sweep正弦波掃頻信號每一組揚聲器測試只需要幾秒鐘，整套系統的測量工作只需要十幾分鐘到半小時。這樣我們也可以和其他部門協調時間或者趁中午其他部門吃飯的時間測量數據，然后離線編輯。

在M1模塊里面，我們可以查看每一個測量點位測得的每一組揚聲器的曲線。

也可以查看一組揚聲器在不同位置測得的曲線平均

還可以查看單個測試點各組揚聲器的疊加耦合曲線

以及多個測試點各組揚聲器的疊加耦合情況的平均曲線

    而這些查看都是離線的，不需要再次測量。同時M1測量軟件模塊還提供目標曲線（Contour Target）。工程師可以根據系統配置和場地節目形式選擇不同的的曲線。以我們此次在河北勞動關系職業學院報告廳為例，該場地會議為主，兼顧一般性學生演出，我們設置了下圖這種目標曲線，250Hz以上平直，250Hz到63Hz有6dB的提升。然后根據該曲線在軟件中進行EQ處理。

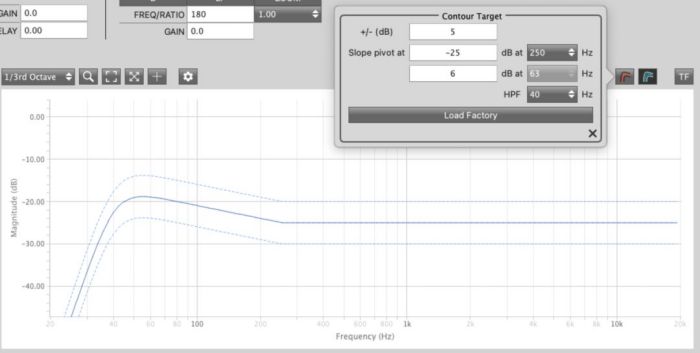

目標曲線（Contour Target）和設置模塊

左側主擴音箱所有點EQ之前的平均曲線

左側主擴音箱所有點初步EQ數據和EQ之后的曲線

    我們可以看到，現場做了5個EQ。一般情況下，我們并不是做好根據測量區縣做好EQ之后選擇相信它。現場會受到測試位置，反射等影響，最終還是需要主管聽感評判。這個環節我們通常邀請使用方調音老師一起主觀評價，選擇最終的EQ數據。最終我們一直認為12900Hz，960Hz和1284Hz的三個頻段的EQ并不需要，227Hz頻段的增益只需要-6dB聽感就很好。最終選擇該數據。

華匯工程師和使用方調音師馮老師一起主觀聽音調整

左側主擴音箱所有點最終EQ數據和EQ之后的曲線

    除此之外還可以使用Autoalign功能做主擴揚聲器和低音揚聲器、主擴揚聲器和補聲揚聲器自動對齊。工程師可以選擇相應測量位置的各組揚聲器，軟件中提供三種自動計算的數據以供選擇。這些數據都是實時寫入驅動管理軟件并實時同步到功放中。

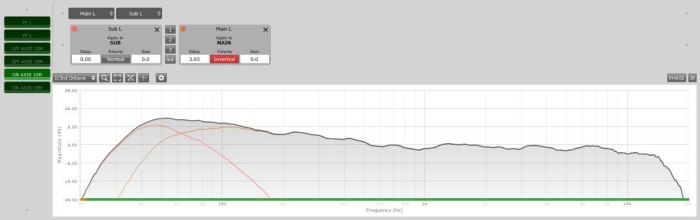

自動延時對齊模塊

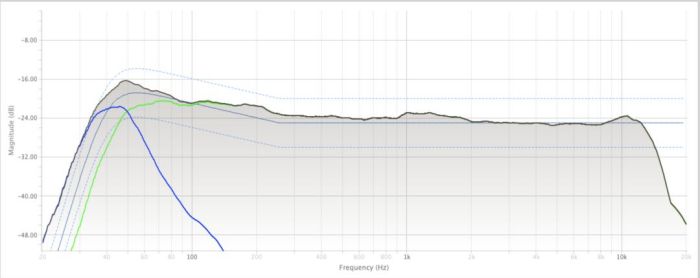

左側主擴揚聲器A15i和S21i在所有測試點位的平均曲線和耦合后的曲線（灰色）

    最后是交接環節，交接環節是指交接和使用培訓。我們向使用方調音師馮老師講解了延時和EQ等數據調整原因，并進行了調音臺、功放硬件和功放軟件的使用培訓，確保他們可以更好的使用該設備。

    “L-Acoustics和DiGiCo可以說是擴聲行業的黃金組合，也是非常有幸用上了這么好的一套系統。不得不說L-Acoustics是非常具有性價比的，我們的場地不大但有一些角度問題，獨有的panflex技術幫了我們很大忙。調整后揚聲器覆蓋觀眾席的各頻段、聲壓級、覆蓋均勻度等指標完美滿足我們所設計的擴聲要求，A15i wide獨有的水平30度，以至于我們主系統左右就設置兩只就足夠了，這就是我前邊說的L-Acoustics是非常具有性價比的原因。DiGiCo調音臺也是眾多調音臺里邊的佼佼者了，SD12-96給我們的調音工作帶來了極大的便利以及安心，無論是從使用習慣還是從處理能力上，DiGiCo都是一個不錯的選擇！ ”

    河北勞動關系職業學院馮宏瑞老師
